最高水準の品質を実現

  • 日鉄ステンレス株式会社製NSSC550材により、ピン、ブシュ、ローラ単体においてSUS304クラスの耐食性
  • 耐摩耗性向上によりチェーン寿命延長
  • 寿命が5倍、交換時期延長によりライン停止低減
  • 最大許容張力が約3倍の強度アップ、チェーンのダウンサイズが可能

ステンレスチェーンの耐食性と強度

下記の写真は塩水噴霧試験700時間後の結果です。腐食(さび)具合を調べるための環境試験で試験に使用する液は、塩化ナトリウム水溶液で腐食促進試験の結果です。

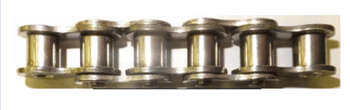

SSP 高性能ステンレスチェーン

高性能ステンレスチェーン

摩耗頻度の高い部品、ピン、ブシュ、ローラの材質を日鉄ステンレス株式会社製(マルテンサイト系ステンレス)NSSC550材を使用しています。(※チェーンプレートはSUS304材)ピン、ブシュ、ローラは特殊熱処理により鋼鉄なみの強度とSUS304レベルの耐食性有します。従来のステンレスチェ―ンの耐摩耗性約5倍、最大許容張力が約3倍。

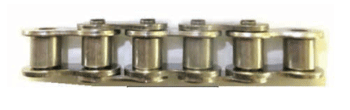

SSステンレスチェーン

SSステンレスチェーン

SSステンレスチェーン、全ての部品にSUS304(18Cr-8Ni)オーステナイト系ステンレス鋼を使用したチェーンです。耐熱性(-20~+400℃)、耐食性、美観を必要とする環境に適しています。

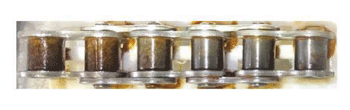

AS(析出硬化系)ステンレスチェーン

AS(析出硬化系)ステンレスチェーン

ASステンレスチェーンはSSチェーンのピンとローラを析出硬化系ステンレス鋼に置き換えて、許容張力を向上させた製品です。SSチェーンの約1.5倍の最大許容張力があります,耐食性はSSチェーンよりも若干低下します。-20℃~+400℃までご使用になれます。耐食性は若干低下します。

用途

青果・食品加工機械

青果・食品加工機械

ベーカリー関連機械

ベーカリー関連機械

食肉加工機械

食肉加工機械

陶業・加熱・乾燥炉

陶業・加熱・乾燥炉

搬送コンベヤ

搬送コンベヤ

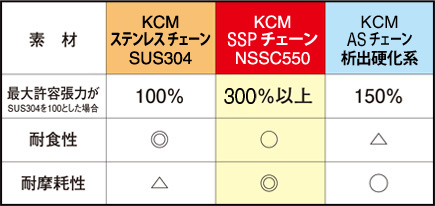

ステンレスチェーン性能比較

各種ステンレスチェーン性能比較

各種ステンレスチェーン性能比較

ステンレスチェーンは、出荷前に塗油を行っておりません。水中もしくは、水がかかる雰囲気以外でご使用になる場合は、ご使用前に必ず給油をお願いします。給油なしでご使用になった場合、早期にチェーンが屈曲不良を起こす可能性があります。

孔食電位

(プレートSUS304、ピン・ブシュ・ローラNSSC550)

試験条件溶液3.5%NaCL、Ar脱気30℃

孔食電位
日鉄ステンレス(株) NSSC550資料より

取り換えにも、新規設計にも、大きなメリットを期待!!

取り換えをお考えのお客様へ

摩耗のび寿命がステンレスの約5倍

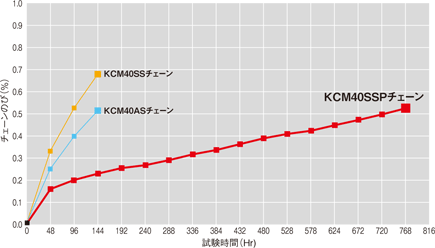

摩耗のび試験結果(油なし)

摩耗のび試験結果(油なし)※SS、AS、SSPはすべて同一条件で試験  [条件]荷重440N(40SSの最大許容張力)

特徴
  1. ピン、ブッシュ(ソリッドブッシュ)、ローラの摩耗箇所にマルテン系ステンレスNSSC550材を使用(プレートはSUS304)
  2. ピン、ブッシュ、ローラは特殊熱処理することで鉄なみの硬度を実現。塩水噴霧試験においてはSUS304同等の耐食性を保持。
  3. 40、50、60、80、C2040、C2050、C2060H、C2080Hに対応!
    倍ピッチのRローラはSUS304
  4. 従来のステンレスチェーンと寸法は同じ為、各種アタッチメントの取付が可能!

新規設計をお考えのお客様

許容張力試験結果

最大許容張力がステンレスの約3倍(参考値)

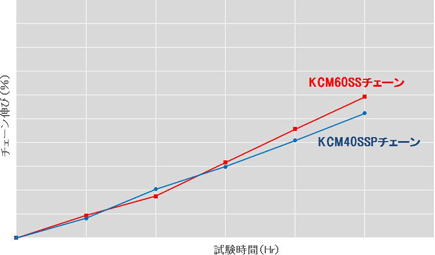

40SSPと60SSの比較(油なし)

[条件]荷重1030N(60SSの最大許容張力) [条件]荷重1030N(60SSの最大許容張力)

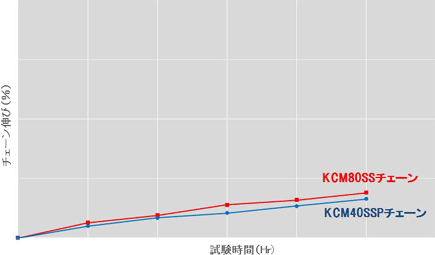

40SSPと80SSの比較(油あり)

12)	[条件]荷重1770N(80SSの最大許容張力) [条件]荷重1770N(80SSの最大許容張力)
